Guss-Schleifkugeln erklärt: Was sie sind und warum sie in der Mineralverarbeitung wichtig sind

Eine Kupfermine in Südamerika sah, wie ihr Mahlkreislauf in Chaos geriet. Der Kugelverbrauch stieg in sechs Monaten von ungefähr 0,8 kg pro Tonne Erz auf fast 1,4 kg, und niemand vor Ort konnte herausfinden, warum. Die Mühlenbetreiber beschuldigten ständig die Härte des Erzes, aber die Wahrheit war einfacher und weitaus kostspieliger: Sie hatten für ihre spezifischen Erzbedingungen die falsche Art von Mahlkörpern eingesetzt. Die jährlichen Ersatzkosten übertrafen das Budget um geschätzte 320.000 US-Dollar, bevor jemand endlich das Problem auf die Mahlkugeln selbst zurückführen konnte.

Diese Art von Szenario spielt sich häufiger ab, als die meisten Beschaffungsmanager zugeben möchten. Die Auswahl der Mahlkörper scheint eine Nebendecision zu sein, bis der monatliche Verbrauchsbericht auf dem Schreibtisch landet und die Zahlen laut werden. Die gute Nachricht ist, dass man kein Metallurgiewissen braucht, um gegossene Mahlkugeln zu verstehen. Man muss nur wissen, was sie sind, wie sie funktionieren und welche Spezifikationen für Ihre Produktion tatsächlich wichtig sind.

Dieser Artikel führt Sie durch die Grundlagen von Guss-Schleifkugeln – von ihrer Definition und Herstellung bis hin zu den Auswirkungen von Legierungszusammensetzung, Härte und Größe auf die Leistung in realen Mineralaufbereitungsumgebungen. Ob Sie verschlissene Mahlkörper ersetzen oder einen Mahlkreislauf von Grund auf aufbauen, die hier vorgestellten Prinzipien werden Ihnen helfen, fundierte Entscheidungen zu treffen.

1. Was sind Guss-Schleifkugeln?

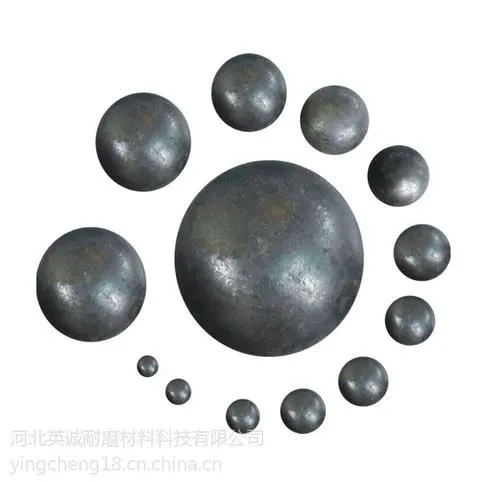

Guss-Schleifkugeln sind kugelförmige Mahlkörper, die hergestellt werden, indem geschmolzenes Metall in Formen gegossen wird. Sie befinden sich in rotierenden Mühlen – Kugelmühlen, SAG-Mühlen und ähnlichen Anlagen – wo sie umherrollen, herabfallen und auf Erzpartikel prallen, um diese in kleinere Partikel zu zerkleinern. Die Mahlwirkung setzt sich aus drei Mechanismen zusammen: dem Aufprall fallender Kugeln, der Abnutzung durch Kugeln, die an Erz und aneinander gleiten, und der Abnutzung durch die ständige Wirbelbewegung in der Mühle.

Diese Kugeln unterscheiden sich von geschmiedeten Stahl-Schleifkugeln, obwohl beide den gleichen breiten Zweck erfüllen. Der Unterschied liegt in ihrer Herstellung und was dies für ihre innere Struktur bedeutet. Gusskugeln werden als flüssiges Metall gegossen und erstarren an Ort und Stelle, was es Herstellern ermöglicht, die chemische Zusammensetzung präzise zu steuern. Aus diesem Grund können Guss-Schleifkugeln einen enormen Bereich von Chromgehalten abdecken – von etwa 1 % bis hin zu 36 % Cr – wodurch Mühlen die Mahlkörper an die spezifische Abrasivität und Korrosivität ihres Erzes anpassen können.

Unternehmen wie Ningguo Huafeng Wear-resistant Materials Co., Ltd. produzieren Guss-Schleifkugeln für das gesamte Chromspektrum. Das bedeutet, dass ein einziger Lieferant alles abdecken kann, von kostengünstigen Allzweckkugeln bis hin zu Ultrahochchrom-Medien für die anspruchsvollsten Anwendungen in der Hartgesteinsverarbeitung.

2. Wie Guss-Schleifkugeln hergestellt werden

Der Herstellungsprozess beginnt mit dem Schmelzen. Stahlschrott, Ferrochrom, Ferromangan, Ferromolybdän und andere Legierungsmaterialien werden in Lichtbogen- oder Induktionsofen gefüllt und auf ungefähr 1.500–1.600 °C erhitzt. Die genaue Temperatur und Haltezeit hängen vom Zielchromgehalt und dem spezifischen Legierungsrezept ab.

Sobald die Schmelze die richtige Chemie und Temperatur erreicht hat, wird sie in Formen gegossen. Diese Formen sind typischerweise in Gruppen auf einer Gießlinie angeordnet - je nach Kugeldurchmesser und Anlagenkonfiguration der Gießerei können es zwölf bis mehrere hundert Kugeln pro Guss sein. Die Formen können aus Sand, Metall (Dauerformgießen) oder einer Kombination von Materialien bestehen. Nach der Erstarrung werden die Kugeln herausgeschüttelt, Angüsse und Gießkanäle entfernt, und die Rohgussstücke gelangen in die Wärmebehandlung.

Wärmebehandlung ist der Prozess, in dem die Leistungseigenschaften geformt werden. Guss-Schleifkugeln durchlaufen typischerweise ein Abschrecken – schnelles Abkühlen von Austenitisierungstemperaturen – gefolgt von einem Anlassen. Das Abschreckmedium (Öl, Wasser oder Druckluft) hängt vom Chromgehalt und der gewünschten Mikrostruktur ab. Höhere Chromgehalte (Cr 10%+) bilden eine martensitische Matrix mit dispergierten Chromkarbiden, was diesen Kugeln ihre außergewöhnliche Verschleißfestigkeit verleiht.

Die abschließenden Schritte umfassen das Sandstrahlen oder Schleifen zur Entfernung von Oberflächenzunder, die Härteprüfung an einer Probe aus jeder Charge und die Maßeüberprüfung. Qualitätsbewusste Hersteller führen eine Spektrometeranalyse durch, um die Chemie jeder Charge vor der Freigabe zu verifizieren.

3. Die Rolle der Legierungselemente in Guss-Schleifkugeln

Chrom ist der Star der Show. In Gusseisen-Schleifkugeln bestimmt der Chromgehalt die Art, den Volumenanteil und die Morphologie der Karbide in der Mikrostruktur. Bei niedrigen Gehalten (Cr 1%–3%) sind die Karbide hauptsächlich Eisenkarbid (Fe₃C), das relativ weich ist und in einem kontinuierlichen Netzwerk gebildet wird, was das Material spröde machen kann. Wenn der Chromgehalt auf etwa 10%–12% steigt, wechseln die Karbide zum M₇C₃-Typ – chromreiche Karbide, die härter, diskreter und besser in der Lage sind, sowohl Abrieb als auch Korrosion zu widerstehen.

Kohlenstoff arbeitet zusammen mit Chrom. Ein höherer Kohlenstoffgehalt bedeutet mehr Karbide und eine höhere Härte, aber auch weniger Zähigkeit. Der typische Kohlenstoffgehalt für gegossene Mahlkugeln liegt ungefähr zwischen 1,8 % und 3,5 % und wird in Verbindung mit dem Chromgehalt eingestellt, um Härte und Schlagzähigkeit zu balancieren.

Die folgende Tabelle fasst zusammen, wie die Legierungszusammensetzung die wichtigsten Eigenschaften beeinflusst:

Das Zusammenspiel dieser Elemente macht die Herstellung von Gussmahlkugeln zu einem Bereich, der sowohl auf Wissenschaft als auch auf Erfahrung beruht. Ein Gießerei, die zwei Jahrzehnte damit verbracht hat, ihre Legierungsrezepte zu verfeinern – wie Huafeng Wear-resistant Materials seit 2004 – kann Mahlkörper produzieren, die sich von Charge zu Charge gleichmäßig und vorhersagbar abnutzen, was für großflächige Bergbauaktivitäten von entscheidender Bedeutung ist.

4. Wichtige Leistungskennzahlen: Härte, Zähigkeit und Abriebfestigkeit

Drei Eigenschaften bestimmen, ob eine Mahlkugel gut funktioniert oder frühzeitig ausfällt: Härte, Schlagzähigkeit und Abriebfestigkeit. Sie sind miteinander verbunden, aber nicht austauschbar, und die Optimierung einer Eigenschaft geht oft auf Kosten der anderen.

Die Härte von Mahlkugeln wird auf der Rockwell-C-Skala (HRC) gemessen. Kugeln mit niedrigem Chromgehalt liegen typischerweise im Bereich von 45–55 HRC. Kugeln mit hohem Chromgehalt (Cr 10%–30%) können bis 58–65 HRC erreichen. Ultrahochchromlegierungen erreichen Werte im Bereich von 60–68 HRC.

Höhere Härte korreliert im Allgemeinen mit besserer Verschleißbeständigkeit, aber nur bis zu einem gewissen Punkt – wenn die Kugel zu hart und zu spröde ist, bricht sie beim Aufprall, statt allmählich abzuwerten.

Die Schlagzähigkeit misst, wie viel Energie eine Kugel aufnehmen kann, bevor sie bricht. Sie wird durch wiederholte Kugelabstürze getestet, bei denen ein Gewicht aus einer standardisierten Höhe auf eine Kugel fallen gelassen wird. Die Anzahl der Abstürze bis zum Versagen gibt eine Zähigkeitsbewertung.

Geschmiedete Stahlkugeln übertreffen typischerweise gegossene Kugeln in Bezug auf die Zähigkeit, weil das Schmieden die Kornstruktur ausrichtet. Aber hochwertige gegossene Kugeln mit richtig kontrollierter Wärmebehandlung können Zähigkeitswerte von etwa 4–8 J/cm² erreichen, was für die meisten Kugelmühlenanwendungen ausreicht.

Vor nicht langer Zeit wechselte eine Goldverarbeitungsanlage in Westafrika vorübergehend von mittelchromhaltigen gegossenen Kugeln zu einem höherchromhaltigen Grad (Cr 18%). Die Mühle hatte mit den alten Kugeln etwa 2,3% Kugelbruch pro Monat. Nach dem Wechsel sank der Bruch auf unter 0,5%, und der Kugelverbrauch pro Tonne Erz sank um etwa 18%. Die Anlage schätzte die jährlichen Einsparungen bei den Kugelkosten auf etwa 140.000 US-Dollar, ohne die verringerte Ausfallzeit durch das Entfernen von Bruchstücken aus den Austragsrostern zu berücksichtigen.

5. Übliche Größen und ihre Anwendungen

Guss-Schleifkugeln werden in Durchmessern hergestellt, die von etwa 4,8 mm – für die ultrafine Vermahlung in speziellen Anwendungen eingesetzt – bis hin zu 150 mm für große SAG-Mühlen reichen, die harte, grobe Erze verarbeiten. Die Größe wirkt sich direkt auf den Mahlmechanismus aus: größere Kugeln liefern pro Schlag mehr Stoßenergie, während kleinere Kugeln mehr Oberfläche für die Reibvermahlung bieten.

Die meisten Mühlen verwenden eine gemischte Ladung unterschiedlicher Größen anstatt einer einzigen Durchmessergröße. Eine typische Kugelmühlenladung könnte aus 30 % großen Kugeln, 40 % mittleren und 30 % kleinen Kugeln bestehen, wobei das genaue Verhältnis vom Mühlenbetreiber basierend auf der Einspeisungsgröße, der Zielproduktgröße und dem Liniendesign eingestellt wird. Die Produktionslinien des Unternehmens decken diesen gesamten Größenbereich ab, was bedeutet, dass Käufer eine gesamte Mühlenladung von einem einzigen Lieferanten beschaffen können, anstatt Bestellungen von mehreren Gießereien zusammenzustellen.

6. Was passiert in einer Kugelmühle: Der Mahlmechanismus

In einer rotierenden Kugelmühle werden die Mahlkugeln von den Linerplatten gehoben, während sich das Gehäuse dreht, und fallen dann in einem Kaskaden- und Wasserfalleffekt auf das Erz zurück. Der Ablösepunkt hängt von der Mühlengeschwindigkeit – typischerweise 65 %–80 % der kritischen Geschwindigkeit – und dem Liniendesign ab.

Im Ladungsbereich gibt es drei unterschiedliche Zonen. Am Fuß der Ladung treffen die Kugeln mit maximaler Energie auf frisch zugeführtes Erz. In der Kaskadenzone dominieren Abrasion und Reibung. Am Schulterbereich der Ladung kommt es zu einer Kombination von Schlagwirkung und Abrasion.

Eine gut ausgelegte Ladung verteilt die Mahlarbeit auf alle drei Zonen.

In einer typischen Kupferaufbereitungsanlage, die ungefähr 50.000 Tonnen Erz pro Tag verarbeitet, liegt der Kugelverbrauch zwischen 0,5 und 1,2 kg pro Tonne Erz – das entspricht ungefähr 25 bis 60 Tonnen täglich verbrauchter Kugeln. Ein Unterschied von nur 0,1 kg pro Tonne kann das jährliche Mahlmittelbudget um Zehntausende von Dollar verändern.

7. Vergleich von gegossenen Mahlkugeln mit anderen Mahlmitteltypen

Gegossene Mahlkugeln sind nicht die einzige Option auf dem Markt. Gesmiedete Stahlkugeln, Hochdruckmahlwalzen (HPGR) und keramische Mahlmittel haben jeweils ihre spezifischen Anwendungsbereiche. Die folgende Tabelle vergleicht die wichtigsten Typen für mineralverarbeitende Anwendungen.

Die richtige Wahl hängt davon ab, was Sie mahlen. Eine Zementfabrik, die weichen Klinker mahlt, kann mit Gusskugeln aus Stahl mit niedrigem Chromgehalt hervorragend arbeiten. Eine SAG-Mühle für Eisenerz, die dichte, abrasiv wirkende Beschickung verarbeitet, wird fast sicher Gussstahl mit hohem Chromgehalt oder geschmiedeten Stahl benötigen — und möglicherweise eine Mischung aus beiden.

Eine Zementfabrik in Südostasien hat vor einiger Zeit einen Vergleichstest durchgeführt. In einem von zwei identischen Fertigmühlen wurde das niedrigchromige Material gegen mittelchromiges (Cr 8%) ausgetauscht. Über einen Zeitraum von vier Monaten zeigte die mittelchromige Mühle einen um ungefähr 22% niedrigeren Kugelverbrauch und eine konstantere Blaine-Oberfläche. Die Amortisationszeit betrug weniger als fünf Monate, danach flossen die Einsparungen direkt auf das Nettogewinn.

8. Wie man gegossene Mahlkugeln vor dem Kauf auswertet

Die Auswertung von Mahlkugeln erfordert drei Ebenen von Beweisen: die Produktionsqualitätsdaten des Lieferanten, die Ergebnisse von Dritttests und – wann immer möglich – einen Vorortversuch in der tatsächlichen Mühle.

Die Produktionsdaten sollten Spektrometerberichte für jede Charge, Ergebnisse der Chargenhärteprüfung (Minimum, Maximum, Durchschnitt) und Aufzeichnungen des Fallkugel-Impakt-Tests enthalten. Ein Lieferant, der diese Art von Dokumentation nicht liefern kann, sollte vorsichtig in Betracht gezogen werden. Gießereien mit eigenen Prüflaboren – wie die Qualitätskontrollanlagen von Huafeng – liefern dies als Standard-Lieferschein-Dokumentation.

Vor Ort-Tests gelten als Goldstandard. Der typische Ansatz besteht darin, eine spezielle Charge der Kandidaten-Schleifkugeln in einem Mahlkreislauf zu verwenden, während das bestehende Mahlmedium in einem parallelen Kreislauf beibehalten wird. Anschließend werden die Verbrauchsraten, die Produktgrößenverteilungen und alle Änderungen der Mahlleistung über einen Zeitraum von mindestens 60 bis 90 Tagen verglichen. Kurze Tests von zwei oder drei Wochen liefern selten statistisch aussagekräftige Ergebnisse, da die Variabilität des Erzes die tatsächliche Leistung des Mahlmediums verbergen kann.

9. Häufige Fehler bei der Beschaffung von gegossenen Schleifkugeln

Der häufigste Fehler besteht darin, ausschließlich nach Preis zu kaufen. Schleifmittel sind Verbrauchsmaterialien, und Einkaufsabteilungen neigen dazu, sie wie Waren zu behandeln. Aber eine Kugel, die pro Tonne um 15 % weniger kostet und 30 % schneller abnützt, ist kein Schnäppchen – sie verschwendet Geld unter dem Vorwand, es zu sparen.

Ein weiterer Fehler besteht darin, das Chrom-Kohlenstoff-Verhältnis zu ignorieren. Zwei Kugeln mit identischem Cr-Gehalt können sich sehr unterschiedlich verhalten, wenn der Kohlenstoffgehalt abweicht. Zu wenig Kohlenstoff bedeutet ein unzureichendes Karbidvolumen für eine angemessene Abriebfestigkeit. Zu viel Kohlenstoff im Verhältnis zu Chrom führt zu spröden, kontinuierlichen Karbidnetzwerken, die zu einem vorzeitigen Bruch führen.

Schließlich ist die Erzchemie ein stiller Budgetkiller. Erze mit hohem Schwefelgehalt schaffen saure Schlammbedingungen, die die Korrosion neben mechanischem Verschleiß beschleunigen. Wenn Sie in einer Anwendung mit hohem Schwefelgehalt auf das Chrom-Upgrade verzichten, kann der Gesamtverbrauch an Mahlhilfsmitteln um 25 %–40 % höher sein, als allein die Härtewerte vorhersagen.

10. Häufig gestellte Fragen

10.1 Was ist der Unterschied zwischen gegossenen und geschmiedeten Mahlkugeln?

Gegossene Mahlkugeln werden hergestellt, indem geschmolzenes Metall in Formen gegossen wird, was den Herstellern eine genaue Kontrolle über die Legierungszusammensetzung ermöglicht – insbesondere über den Chromgehalt. Geschmiedete Mahlkugeln werden aus erhitzten Stahlblöcken mechanisch geformt, was die innere Kornstruktur ausrichtet und so eine bessere Schlagzähigkeit gewährleistet. Gegossene Kugeln können höhere Chromgehalte erreichen – bis zu etwa 36 % – was in einer überlegenen Verschleißbeständigkeit resultiert. Die Wahl hängt davon ab, ob in Ihrer speziellen Mühle eher Schlag- oder Abriebbeanspruchung dominiert.

10.2 Wie weiß ich, welchen Chromgehalt ich wählen soll?

Der Chromgehalt sollte Ihrem Erz- und Mühlentyp entsprechen. Für weiche Erze, Zementklinker und Kohle reicht ein niedriger Chromgehalt (Cr 1%–3%) aus und ist kostengünstig. Bei mittelharten Erzen wie Kupfer und Gold in Kugelmühlen bietet ein mittlerer bis hoher Chromgehalt (Cr 8%–18%) einen guten Kompromiss zwischen Verschleißfestigkeit und Kosten.

Bei den härtesten, am abrasivstenen Erzen in SAG-Mühlen – beispielsweise Eisenerz – ist in der Regel ein hoher bis ultrahoher Chromgehalt (Cr 18%–30%+) erforderlich. Wenn Ihre Aufschlämmung sauer oder sulfidreich ist, sollten Sie unabhängig von der Erzhärte eher einen höheren Chromgehalt wählen, da Chrom auch Korrosionsbeständigkeit bietet.

10.3 Was verursacht das Brechen von Mahlkugeln?

Das Brechen von Gussmahlkugeln hat in der Regel drei Ursachen: Übermäßige Sprödigkeit aufgrund einer fehlerhaften Wärmebehandlung, innere Gussfehler wie Porosität oder Schrumpfung oder das Betrieb mit Kugeln, die für die Anwendung zu groß und zu hart sind – überdimensionierte Kugeln erfahren höhere Spitzenaufprallkräfte. Qualitätshersteller verwenden kontrollierte Abschreck- und Anlasszyklen, spektrometerverifizierte Chemie und Chargenprüfungen, um diese Risiken zu minimieren. In gut geführten Betrieben können mit korrekt spezifizierten Gussmahlkugeln mit hohem Chromgehalt Bruchraten unter 1% erreicht werden.

10.4 Wie lange halten Guss-Schleifkugeln in einem typischen Bergbaubetrieb?

Es gibt keine einheitliche Antwort, da die Lebensdauer der Kugeln von der Abrasivität des Erzes, den Mühlenbedingungen und den Medien-Spezifikationen abhängt. In einem typischen Kupferkonzentrator, der hochchromhaltige Kugeln (Cr 15%–20%) einsetzt, wird die gesamte Ladung innerhalb von etwa 4 bis 8 Wochen verbraucht und nachgefüllt – aber einzelne Kugeln werden täglich hinzugefügt, um das Ladungsniveau aufrechtzuerhalten. Die Schlüsselmetrik ist die Verbrauchsrate in Kilogramm pro Tonne verarbeiteten Erzes, die von etwa 0,4 kg/Tonne für weiches Erz mit hochwertigen Medien bis über 1,5 kg/Tonne für hartes, abrasives Erz mit Kugeln niedrigerer Qualität reicht.
