Geschmiedete vs. gegossene Mahlkugeln: Ein praktischer Vergleich für Bergbaubetriebe

Eine Eisenerzmine in Australien verwendete jahrelang geschmiedete Stahl-Mahlkugeln in ihrer SAG-Mühle, ohne die Wahl zu hinterfragen. Die Kugeln brachen nicht, die Bediener waren mit der Leistung zufrieden, und der Beschaffungsvertrag lief auf Autopilot. Als ein neuer Werksleiter einen Vergleichsversuch mit hochchromhaltigen Gusskugeln (Cr 18%) in der nachgeschalteten Kugelmühle anordnete, überraschten die Ergebnisse alle: Der Verbrauch der Gusskugeln lag bei etwa 0.62 kg pro Tonne gegenüber 0.85 kg pro Tonne bei den geschmiedeten Kugeln – eine Reduzierung um 27%, die geschätzte $190,000 jährliche Medienkosten für diesen einzelnen Mühlenkreislauf einsparte.

Die Debatte zwischen geschmiedeten und gegossenen Kugeln ist eine der ältesten Fragen in der Mineralaufbereitung, und allzu oft wird sie auf eine einfache Faustregel reduziert – geschmiedet für Schlag, gegossen für Abrieb –, die die Nuancen übersieht, die der Betrieb tatsächlich benötigt. Beide Herstellungsverfahren liefern effektive Mahlkörper, aber sie zeichnen sich unter unterschiedlichen Kombinationen von Mühlentyp, Erzeigenschaften und Betriebsbedingungen aus.

Dieser Artikel erläutert die praktischen Unterschiede zwischen geschmiedeten und gegossenen Mahlkugeln anhand der Kennzahlen, die in realen Bergbauanwendungen von Bedeutung sind: Verschleißraten, Bruchrisiko, Kosten pro gemahlener Tonne und anwendungsspezifische Eignung.

1. Wie die Fertigung die Leistung beeinflusst

Geschmiedete Mahlkugeln beginnen als Stahlknüppel oder Rundstäbe, die typischerweise aus kohlenstoffreichem Stahl mit geringen Zusätzen von Mangan und Silizium bestehen. Der Knüppel wird auf etwa 1.100–1.200 °C erhitzt und dann unter enormem mechanischem Druck – oft in einem Schrägwalz- oder Hammer-Schmiedeprozess – zu einer Kugel geformt. Da das Metall im heißen Zustand bearbeitet wird, fließt und richtet sich die innere Kornstruktur entlang der Konturen der Kugel aus, wodurch ein Produkt mit hervorragender Schlagzähigkeit und Beständigkeit gegen Rissausbreitung entsteht.

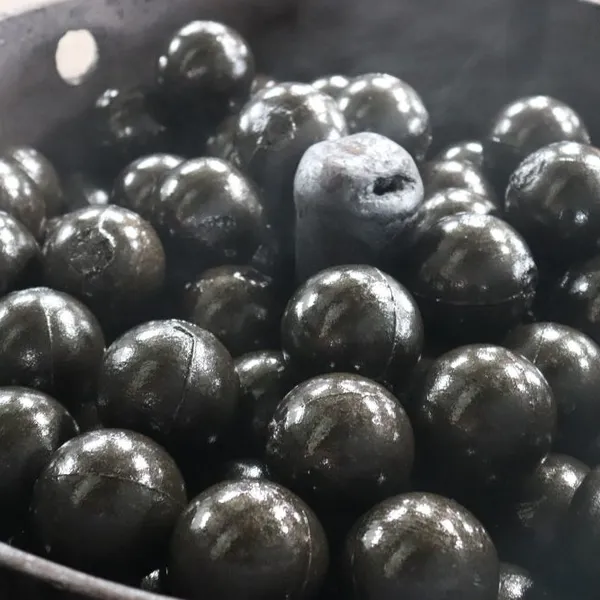

Gegossene Mahlkugeln hingegen beginnen als geschmolzenes Metall, das in Formen gegossen wird. Der flüssige Stahl oder das Eisen erstarrt an Ort und Stelle und bildet ein Gefüge, das sich grundlegend von geschmiedetem Material unterscheidet. Ohne mechanische Bearbeitung zur Ausrichtung der Körner verlassen sich gegossene Kugeln auf die Legierungschemie – insbesondere Chrom und Kohlenstoff – sowie auf die Wärmebehandlung, um Härte und Verschleißfestigkeit zu entwickeln.

Ningguo Huafeng Wear-resistant Materials Co., Ltd. produziert Gusskugeln mit einem Chromgehalt von etwa 1% bis 36%, was bedeutet, dass jede Qualität auf spezifische Verschleißbedingungen abgestimmt werden kann.

Die Konsequenz dieser unterschiedlichen Herstellungswege ist einfach: geschmiedete Kugeln sind zäher, und Gusskugeln können härter gemacht werden. Welche Eigenschaft wichtiger ist, hängt vollständig davon ab, was in Ihrer Mühle passiert.

2. Schlagzähigkeit: Wo geschmiedete Kugeln glänzen

Schlagzähigkeit ist die Fähigkeit einer Mahlkugel, Energie aufzunehmen, ohne zu brechen. In einer SAG-Mühle, die hartes, grobes Erz verarbeitet – denken Sie an frisch gesprengtes Gestein mit Partikelgrößen von 100 mm oder mehr – werden die Kugeln wiederholten hochenergetischen Stößen ausgesetzt, wenn sie von der Spitze der Mühlenbeschickung auf das Gestein am Boden fallen. Jeder Aufprall kann Spitzenkontaktspannungen erzeugen, die die Streckgrenze von Materialien mit geringerer Zähigkeit überschreiten.

Geschmiedete Stahlkugeln bewältigen diese Bedingungen bemerkenswert gut. Ihre ausgerichtete Kornstruktur verleiht ihnen Schlagzähigkeitswerte, die typischerweise im Bereich von 12–25 J/cm² liegen, gemessen durch standardmäßige Charpy- oder Drop-Ball-Tests. Hochchrom-Gusskugeln erreichen je nach genauer Zusammensetzung und Wärmebehandlung typischerweise 4–8 J/cm². Niedrigchrom-Gusskugeln können sogar noch niedriger liegen – 2–5 J/cm² – weshalb sie selten in SAG-Mühlenanwendungen eingesetzt werden.

Das bedeutet nicht, dass Gusskugeln unter allen Bedingungen leicht brechen. In Kugelmühlen, die mit moderaten Geschwindigkeiten und kleineren Aufgabegrößen betrieben werden, ist die Schlagenergie pro Schlag viel geringer, und eine Zähigkeit von 4–8 J/cm² ist völlig ausreichend. Probleme treten auf, wenn hochharte Gusskugeln mit unzureichender Zähigkeit in eine SAG-Mühle mit großem, hartem Aufgabegut gegeben werden – die Kombination aus hoher Schlagenergie und sprödem Material erzeugt die Art von katastrophalem Bruch, der Roste verstopft und Kreisläufe stilllegt.

3. Verschleißfestigkeit: Wo Gusskugeln glänzen

Die Verschleißfestigkeit von Mahlkugeln ergibt sich aus einer Kombination von Härte und Mikrostruktur. Geschmiedete Stahlkugeln ohne signifikanten Chromgehalt verlassen sich hauptsächlich auf eine angelassene Martensitstruktur für die Härte – typischerweise erreichen sie 55–65 HRC an der Oberfläche, mit abnehmender Härte zum Kern hin. Dieses Härteprofil funktioniert gut in Umgebungen mit hoher Schlagbelastung, macht die Kugeln jedoch anfällig für abrasiven Verschleiß, insbesondere durch harte, eckige Erzpartikel.

Gegossene Mahlkugeln mit hohem Chromgehalt (Cr 10%–30%) bilden eine grundlegend andere verschleißfeste Struktur. Der hohe Chromgehalt erzeugt harte M₇C₃-Carbide – etwa 1,200–1,600 HV – eingebettet in eine martensitische Matrix. Diese Carbide sind härter als Quarz (etwa 1,000–1,100 HV), was bedeutet, dass das primäre abrasive Mineral in den meisten Erzen sie nicht leicht zerkratzen kann. Das Ergebnis ist eine Verschleißrate, die in Kugelmühlenanwendungen, bei denen Abrasion der dominierende Verschleißmechanismus ist, 25%–40% niedriger sein kann als bei geschmiedetem Stahl.

Die folgende Tabelle fasst die wichtigsten Leistungsunterschiede zusammen:

4. Kosten pro Tonne gemahlenem Erz: Die Zahlen, die zählen

Der Kaufpreis von Mahlkugeln ist die falsche Kennzahl, auf die man sich konzentrieren sollte. Wichtig sind die Kosten pro Tonne gemahlenem Erz, die die Verbrauchsrate zusammen mit dem Stückpreis berücksichtigen. Eine geschmiedete Kugel kann pro Tonne 10%–15% mehr kosten als eine mittlere Chromgusskugel, aber wenn sie in der richtigen Anwendung 30% langsamer verschleißt, ergibt sie niedrigere Gesamtkosten.

Huafeng Wear-resistant Materials hilft Kunden regelmäßig bei der Durchführung vergleichender Kostenanalysen. In einem Fall verglich eine Goldmine in Westafrika geschmiedete Kugeln ($1,100/ton, Verbrauch 0.9 kg/ton Erz) mit hochchromhaltigen Gusskugeln ($1,300/ton, Verbrauch 0.6 kg/ton). Die geschmiedeten Kugeln kosten $0.99 pro Tonne gemahlenem Erz, während die Gusskugeln $0.78 pro Tonne kosten – eine Reduzierung der Gesamtkosten für Mahlmedien um 21% trotz des höheren Stückpreises.

Die Berechnung ist einfach: Multiplizieren Sie den Kugelpreis pro Tonne mit dem Verbrauch in kg/Tonne (dividiert durch 1.000). Aber der schwierige Teil ist die Beschaffung zuverlässiger Verbrauchsdaten, da die Erzhärte täglich schwankt. Ein Mindestversuchszeitraum von 60–90 Tagen ist erforderlich, bevor die Verbrauchszahlen statistisch aussagekräftig werden.

5. Wo Schmiedekugeln gewinnen: Die richtigen Anwendungen

Geschmiedete Stahlmahlkugeln sind die beste Wahl, wenn die Schlagzähigkeit die primäre Anforderung ist und die Mühlenbedingungen extrem sind. SAG-Mühlen, die hartes, grobes Erz verarbeiten – insbesondere Großmühlen mit einem Durchmesser von über etwa 10 Metern – setzen die Mahlkugeln den höchsten Schlagenergien der Branche aus. Kein Chromgehalt kann in diesen Bedingungen die unzureichende Zähigkeit ausgleichen, da eine Kugel, die beim Aufprall zerbricht, sofort das Mahlen stoppt und nachgelagerte Probleme verursacht, die weit mehr kosten als die Kugel selbst.

Geschmiedete Kugeln sind auch in Kreisläufen leistungsfähig, in denen das Erz variabel ist und die Mühle gelegentlich Fremdmetall oder unzerkleinerbares Material ausgesetzt ist. Ihre höhere Zähigkeit bietet einen Sicherheitsspielraum gegen unerwartete Schlagereignisse, die sprödere Gusskugeln brechen könnten. Betriebe, die die Mühlenverfügbarkeit über alles andere stellen – abgelegene Minen, in denen ein Stillstand das Einfliegen eines Spezialistenteams bedeutet – standardisieren oft aus Zuverlässigkeitsgründen auf geschmiedete Kugeln, selbst wenn der Verschleiß etwas höher ist.

Zusätzlich behalten geschmiedete Kugeln über den gesamten Querschnitt eine gleichbleibende Härte, während gegossene Kugeln einen Härtegradienten von der Oberfläche zum Kern aufweisen können. In Mühlen, die Kugeln bis zu sehr kleinen Durchmessern verbrauchen, bevor die Ladung ergänzt wird – die Kugeln werden praktisch bis zur vollständigen Abnutzung gemahlen – kann diese Durchhärtung ein Vorteil sein.

6. Wo gegossene Kugeln gewinnen: Die richtigen Anwendungen

Hochchromhaltige gegossene Mahlkugeln dominieren in Kugelmühlen, insbesondere in sekundären und tertiären Mahlstufen, bei denen die Aufgabegrößen kleiner und die Aufprallenergien geringer sind. Unter diesen Bedingungen übersetzt sich der Verschleißfestigkeitsvorteil von hochchromhaltigen Karbiden direkt in niedrigere Verbrauchsraten und weniger Kugelzugaben pro Schicht.

Gegossene Kugeln übertreffen geschmiedete auch in korrosiven Umgebungen. Kupferkonzentratoren mit hohem Pyritgehalt im Erz, Goldanlagen, die Cyanidlaugung verwenden, und jede Schaltung, bei der der Schlamm-pH unter etwa 7 fällt, werden einen beschleunigten Verschleiß an niedrigchromhaltigen geschmiedeten Kugeln erfahren. Das Chrom in gegossenen Kugeln bildet eine passive korrosionsbeständige Schicht, die den kombinierten Korrosions-Abrasions-Verschleißmechanismus deutlich verlangsamt.
