Härte ist die erste Zahl, die Käufer bei einer Mahlkugelspezifikation prüfen, und das aus gutem Grund – sie korreliert direkt mit dem Verschleißwiderstand. Aber Härte ist auch der am meisten missverstandene Parameter in Mahlkörpern. Dieser Leitfaden erklärt die Rockwell-C-Skala, wie Härte gemessen wird, welche Bereiche jede Chromqualität erreichen sollte und warum Härte allein nie die ganze Geschichte erzählt.

1. Was ist Härte und warum ist sie wichtig

Härte misst den Widerstand eines Materials gegen lokale plastische Verformung – vereinfacht gesagt, wie gut die Oberfläche Kratzern, Eindrücken oder Abrieb widersteht. Bei Mahlkugeln ist Härte der Haupttreiber des Verschleißwiderstands in abrasiven Umgebungen.

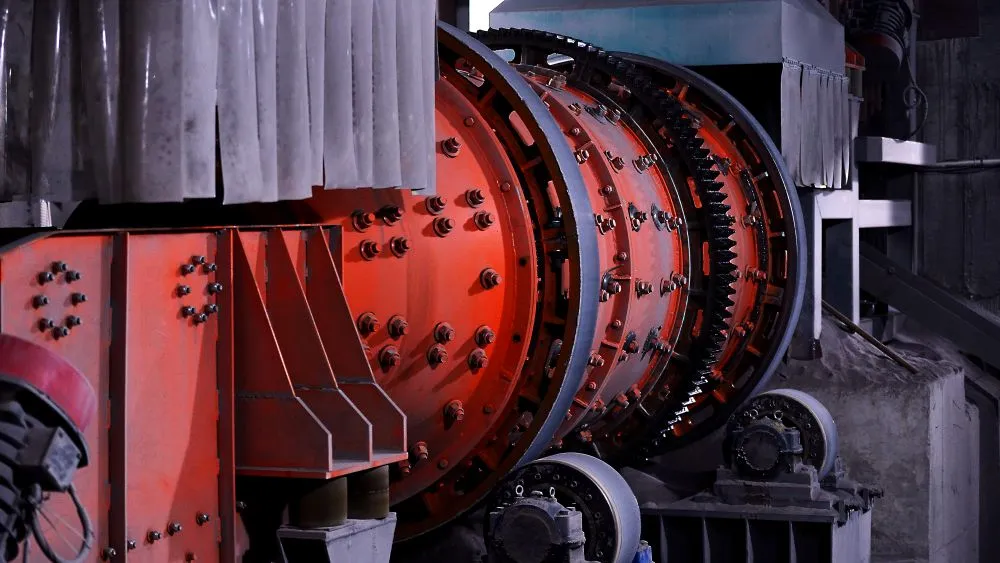

In einer Kugelmühle scheuern Erzpartikel ständig die Kugeloberfläche ab. Eine härtere Oberfläche widersteht diesem Abrieb länger, was bedeutet, dass die Kugel ihren Durchmesser und ihre Mahlleistung über eine längere Lebensdauer behält. Der Zusammenhang ist nicht linear – ein bescheidener Härtegewinn führt oft zu einer überproportional großen Reduzierung des Verbrauchs.

Deshalb stehen die Härteangaben ganz oben in jedem Datenblatt für Mahlkugeln, und warum Gießereien stark in die Wärmebehandlungslinien investieren, die sie steuern. Die Ningguo Huafeng Wear-resistant Materials Co., Ltd. betrachtet die Härte als primäres Freigabekriterium für jede Produktionscharge.

Die Härte beeinflusst auch die Wirtschaftlichkeit über den Verschleiß hinaus. Weichere Medien, die sich verformen oder abflachen, müssen häufiger ausgetauscht werden, was den Arbeitsaufwand und die Ausfallzeiten erhöht. In den meisten Betrieben übersteigt die Gesamtkostenauswirkung eines kleinen Härteunterschreitens die Preisdifferenz zwischen den Qualitäten.

2. Understanding the Rockwell C (HRC) Scale

Die Rockwell-C-Skala ist die Standardhärte-Referenz für Mahlkörper. Ein Diamantkegel-Eindringkörper wird unter einer geringen Vorlast in die Prüffläche gedrückt, dann wird eine Hauptlast von 150 kgf aufgebracht. Der Unterschied in der Eindringtiefe zwischen den beiden Stufen wird in einen HRC-Wert umgerechnet.

Die Skala ist für gehärtete Stähle ausgelegt, genau das, was Mahlkugeln sind. HRC-Werte für gegossene und geschmiedete Medien liegen typischerweise zwischen 40 und 68. Werte unterhalb dieses Bereichs weisen auf weiches, schlecht wärmebehandeltes Material hin; Werte nahe der Obergrenze signalisieren Premium-Hochchrom- oder Spezialqualitäten.

Das Messverfahren beeinflusst die Ergebnisse. Die Prüffläche muss plan geschliffen sein, die Kugel muss sauber und frei von Zunder sein, und der Prüfer muss regelmäßig an Referenzblöcken kalibriert werden. Genau an diesen Details scheitern nachlässige Labore und weichen von der Spezifikation ab.

Auch die Temperatur spielt eine Rolle. Tragbare Geräte liefern zuverlässige Messwerte innerhalb eines definierten Bereichs, typischerweise 10 °C bis 40 °C, und die Messwerte weichen außerhalb dieses Bereichs ab. Bei Exportlieferungen, die durch heiße Häfen und kalte Lagerräume transportiert werden, sollten die Tests an einem kontrollierten Ort durchgeführt oder die Umgebungstemperatur mit den Ergebnissen aufgezeichnet werden.

4. Härtebereiche nach Chrom-Güte

Chromgehalt und Härte sind miteinander verbunden, da Chrom die Karbidstruktur antreibt, die Verschleißfestigkeit bietet. Die folgende Tabelle zeigt die typischen Härtebänder für die wichtigsten Gusssorten.

Die Bänder überlappen sich absichtlich. Eine gut wärmebehandelte Kugel mit niedrigem Chromgehalt kann 55 HRC erreichen, während eine schlecht behandelte Kugel mit hohem Chromgehalt möglicherweise Schwierigkeiten hat, 58 HRC zu halten. Die Bezeichnung der Güteklasse allein ist keine Garantie für die Härte – das Zertifikat ist es.

Der Härtungsmechanismus erklärt den Zusammenhang. Chrom verbindet sich mit Kohlenstoff zu Chromcarbiden – sehr harte Verbindungen, die in einer martensitischen Matrix eingebettet sind. Mehr Chrom bedeutet mehr Carbid, bis zu dem Punkt, an dem die Legierung für eine wirtschaftliche Produktion zu spröde wird. Ultrahochchromhaltige Güteklassen überschreiten diese Grenze bewusst für die abrasivsten Anwendungen.

5. Oberflächen- vs. Kernhärte: Der Unterschied, der zählt

Mahlkugeln verschleißen von außen nach innen, daher wird der Oberflächenhärte besondere Aufmerksamkeit geschenkt. Aber der Kern ist fast genauso wichtig. Wenn der Kern weich ist, verliert die Kugel ihre effektive Härte, sobald die Oberflächenschicht abgetragen ist, und wenn der Kern spröde ist, zerbricht die Kugel beim Aufprall.

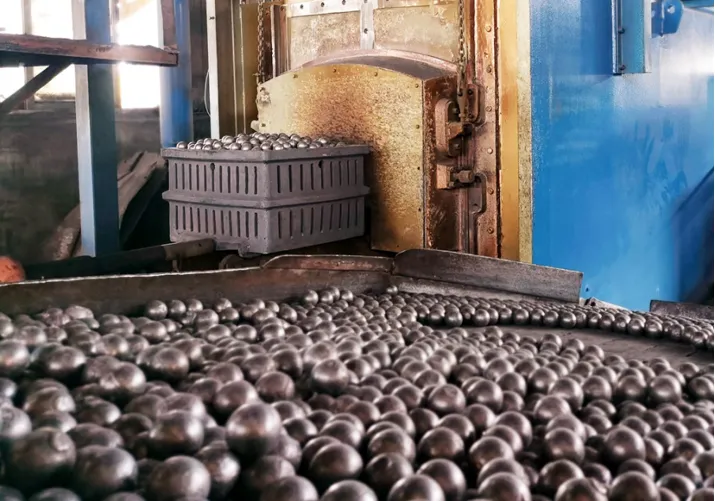

Die Tiefe der Wärmebehandlung bestimmt das Gleichgewicht. Korrektes Abschrecken und Anlassen erzeugt eine gehärtete Randschicht einer bestimmten Tiefe mit einer kontrollierten Kernstruktur. Flache Härtung ist ein häufiger Fehler bei überstürzter Produktion – die Kugel zeigt auf der Oberfläche gute Werte, verschlechtert sich aber im Einsatz schnell.

Um die Kernqualität zu überprüfen, entnehmen Labore eine Kugelprobe und messen die Härte über den Querschnitt hinweg. Ein gesundes Profil zeigt einen allmählichen Übergang und keinen abrupten Abfall. Käufer, die Schnittprüfdaten anfordern, erhalten ein viel klareres Bild der wahren Qualität als die alleinige Oberflächenhärte.

Vor einiger Zeit bemerkte ein Werk, das 80 mm hochchromhaltige Kugeln erhielt, Brüche, die durch Oberflächenhärte-Zertifikate nicht erklärt werden konnten. Die Schnittprüfung ergab einen weichen Kern – die Kugeln waren schnell genug abgeschreckt worden, um die Oberfläche zu härten, aber nicht lange genug, um das Zentrum umzuwandeln. Der Lieferant überarbeitete seinen Wärmebehandlungszyklus, und der Defekt verschwand in den folgenden Chargen.

6. Härte vs. Zähigkeit: Das Spannungsfeld

Härte und Zähigkeit wirken in entgegengesetzte Richtungen. Eine Erhöhung der Härte verbessert im Allgemeinen den Verschleißwiderstand, verringert jedoch die Fähigkeit der Kugel, Aufprallenergie ohne Rissbildung zu absorbieren. Eine Kugel, die für ihre Aufgabe zu hart ist, bricht anstatt zu verschleißen.

Die richtige Balance hängt von der Mühle ab. Bei einer schonenden Feinmahlmühle, die weichen Klinker mahlt, ist eine hohe Härte fast ausschließlich von Vorteil. In einer SAG-Mühle mit dichtem Erz und hoher Aufprallenergie wird die Zähigkeit zur Einschränkung, und eine etwas weichere, aber zähere Kugel ist die bessere technische Wahl.

Der Kugelfalltest ist die Standardmethode, um die Zähigkeitsseite der Gleichung zu prüfen. Lieferanten sollten beide Zahlen angeben – Härte und Aufprallleistung – denn zusammen definieren sie das Arbeitsfenster des Produkts.

Eine praktische Regel zum Ausbalancieren der beiden Eigenschaften ist, die Härte für den Verschleißbereich zu spezifizieren und die Zähigkeit für den Aufprallbereich zu verifizieren. Fragen Sie den Lieferanten, welche Kugelfallüberlebensrate die Sorte bei dem von Ihnen gekauften Durchmesser erreicht, und vergleichen Sie diese mit den historischen Brucherfahrungen Ihrer Mühle.

7. Branchenstandards und typische Spezifikationen

Veröffentlichte Normen verankern die Erwartungen. GB/T 17445, die chinesische nationale Norm für gegossene Mahlkugeln, definiert Härtebereiche und Prüfverfahren für niedrig-, mittel- und hochchromhaltige Qualitäten. Ähnliche Referenzen existieren in anderen Produktionsländern, und die meisten Käufer orientieren sich an diesen Werten.

8. Wie Härte die Verschleißleistung beeinflusst

Die praktische Frage ist immer dieselbe: Was bedeutet Härte für meine Kosten pro Tonne? Die allgemeine Regel besagt, dass jede zusätzliche Oberflächenhärte von 2 bis 3 HRC-Punkten den abrasiven Verschleiß je nach Erz und Verschleißregime um etwa 10 % bis 20 % reduzieren kann.

Diese Hebelwirkung wirkt in beide Richtungen. Ein Lieferant, der Härte 3 Punkte unter der Spezifikation liefert, kostet den Käufer stillschweigend Geld durch erhöhten Verbrauch. Umgekehrt amortisiert sich die Spezifikation einer korrekten hochharten Sorte für ein wirklich abrasives Erz oft innerhalb weniger Betriebsmonate.

Vor nicht allzu langer Zeit stellte eine Kupferaufbereitungsanlage von einer mittleren Chromsorte mit durchschnittlich 55 HRC auf eine hochchromhaltige Sorte mit durchschnittlich 61 HRC um. Der Verbrauch sank bei vergleichbaren Betriebsbedingungen um etwa 30 %, und die jährlichen Medienausgaben der Mühle sanken um einen Betrag, der die Stückpreisdifferenz weit überstieg.

Dieselbe Hebelwirkung gilt umgekehrt, wenn sich das Erz ändert. Bergwerke, die in härtere, tiefere Erzzonen vordringen, stellen oft fest, dass ihre historische Medienspezifikation schlechter abschneidet. Eine Neubewertung der Härte im Vergleich zur neuen Erzhärte ist eine kostengünstige Möglichkeit, die Verbrauchsraten zu schützen, wenn sich die Aufgabebedingungen ändern.

9. Überprüfung der Härteangaben des Lieferanten

Härteangaben sind nur so gut wie der Prozess dahinter. Käufer sollten drei Fragen stellen: Wie viele Kugeln wurden pro Charge getestet, was waren die minimalen und maximalen Messwerte, und welches Prüfgerät mit welchem Kalibrierplan wurde verwendet. Vage Antworten sollten Skepsis hervorrufen.

Eine unabhängige Überprüfung schließt den Kreislauf. Externe Prüfer können Stichproben am Verladehafen erneut testen, und die meisten seriösen Gießereien – darunter Ningguo Huafeng Wear-resistant Materials – begrüßen diesen Schritt, da er die Aufzeichnungen beider Parteien schützt.

Ein letzter Punkt: Überprüfen Sie die Härte an dem Produkt, das versendet wird, nicht an vorab gesendeten Mustern. Vor einiger Zeit entdeckte ein Käufer, dass Vorproduktionsmuster 2 bis 4 HRC höher lagen als die tatsächliche Lieferung – eine Diskrepanz, die nur durch eine routinemäßige Hafeninspektion ans Licht kam. Die Gießerei korrigierte den Prozess, und die Geschäftsbeziehung wurde fortgesetzt.

Dokumentationsgewohnheiten sind ebenfalls ein Zeichen für Qualität. Ein Lieferant, der das Kalibrierzertifikat seines Härteprüfgeräts, das Datum der letzten Kalibrierung und die Bedienerkennung im Chargenprotokoll bereitstellt, zeigt Prozessdisziplin. Diese kleinen Details machen den Unterschied zwischen Daten und Beweisen aus.

10. FAQ: Härte von Mahlkugeln

10.1 Welche Härte sollten Mahlkugeln haben?

Es kommt auf die Anwendung an. Niedrigchromkugeln für Zement und Kohle haben typischerweise 45–55 HRC. Hochchromkugeln für abrasive Bergbauanwendungen haben 58–63 HRC, und ultrahohe Chromqualitäten können 60–68 HRC erreichen. Geschmiedete Kugeln liegen im Bereich von 55–65 HRC.

Der richtige Wert entspricht der Erzhärte und den Aufprallbedingungen der Mühle. Das Mahlen von weicheren Einsatzstoffen mit ultra-harten Kugeln verschwendet Geld, während die Verwendung von weichen Kugeln auf abrasivem Erz das Mahlmedium schnell verschleißt.

10.2 Ist eine höhere Härte bei Mahlkugeln immer besser?

Nein. Härte verbessert den abrasiven Verschleißwiderstand, aber übermäßige Härte verringert die Schlagzähigkeit. In Mühlen mit hohem Aufprall zerbricht eine zu harte Kugel beim Aufprall, und die Bruchstücke leisten keine nützliche Mahlarbeit. Die beste Qualität ist die härteste, die das Aufprallregime der Mühle ohne Rissbildung übersteht.

10.3 Wie wird der Rockwell-C-Härtetest an einer Mahlkugel durchgeführt?

An der Teststelle wird eine kleine Fläche auf der Kugeloberfläche angeschliffen. Ein Diamantkegel-Eindringkörper wird unter einer Hauptlast von 150 kgf aufgebracht, und der Unterschied in der Eindringtiefe zwischen Vor- und Hauptlast wird in eine HRC-Zahl umgerechnet. Die Oberfläche muss sauber und der Prüfer kalibriert sein, um eine gültige Ablesung zu erhalten.

10.4 Kann ich die Härte von Mahlkugeln vor Ort überprüfen?

Tragbare Härteprüfgeräte, die auf dem Leeb-Rückprallprinzip basieren, können Vor-Ort-Messungen an großen Kugeln durchführen und sind nützlich für die schnelle Überprüfung eingehender Sendungen. Für vertragliche Genauigkeit bleiben Messungen von einem kalibrierten Tisch-Rockwell-Prüfgerät der anerkannte Standard, daher sollten Vor-Ort-Prüfungen eher als Screening denn als endgültiger Nachweis betrachtet werden.
